Wol技术

概述

Wake-on-LAN 简称 WOL 或 WoL ，中文多译为“网络唤醒”、“远程唤醒”技术。WOL是一种技术，同时也是该技术的规范标准，它的功效在于让已经进入休眠状态或关机状态的计算机，透过局域网（多半为以太网）的另一端对其发令，使其从休眠状态唤醒、恢复成运作状态，或从关机状态转成引导状态。此外，与WOL相关的技术也包括远程下令关机、远程下令重启等相关的遥控机制。

——引用自 网络唤醒 - 维基百科，自由的百科全书

前提

被唤醒的电脑满足下列条件即可：

• 主板支持。现在的主板基本都支持，所以基本不用担心。很旧的主板好像是 2000 年左右的，需要插网卡(PCI2.1标准)，这时才需要 3 针 WOL 线连接主板
• 关机时候为主板通电。被唤醒电脑的网卡需要有微弱的供电，以接收来自局域网内的唤醒数据包（魔术包）
• 正常关机。非正常关机可能会导致唤醒失败，例如意外断电、休眠等
• 通过有线方式连接到局域网。无线网卡可能不受支持，具体未测试。

原理

概述

计算机处在关机（或休眠）状态时，机内的网卡及主板部分仍保有微弱的供电，此微弱供电能让网卡保有最低的运作能力，使网卡能聆听来自计算机外部的网络广播信息，并对信息内容进行侦测与解读，一旦发现网络广播的内容中有特定的信息内容，此种特定内容称为“魔法数据包”（Magic Packet），就会对该数据包的内容进行反应（即执行开机操作）。

魔法数据包是以广播方式发送的，广播的方式与范畴可以是整个局域网（LAN），也可以是特定的子网（Subnet），同时魔法数据包内会有某部（或一群）计算机的网络地址数据，网卡一旦发现解读出来的的地址是自身所处的计算机时，网卡就会通知机内的主板、电源供应器，开始进行引导（或唤醒）的程序。

——引用自 网络唤醒 - 维基百科，自由的百科全书——如何運用

魔法数据包

魔法数据包（Magic Packet）是一个广播性的帧（frame），透过端口7或9发送，可以使用无需建立连接（Connectionless protocol）的通信协议（如UDP、IPX）来传递，目前鉴于已很少采用Novell NetWare网络操作系统的IPX协议而多选用UDP。

在魔法数据包内，每次都会先有连续6个”FF”（十六进制，换算成二进制即：11111111）的数据，即：FF FF FF FF FF FF，在连续6个”FF”后则开始带出MAC地址信息，有时还会带出4字节或6字节的密码，一旦经由网卡侦测、解读、研判（广播）魔法数据包的内容，内容中的MAC地址、密码若与电脑自身的地址、密码吻合，就会启动唤醒、开机的程序。

——引用自 网络唤醒 - 维基百科，自由的百科全书——魔法数据包

事实上，WoL 最常用的是 UDP 端口号 9。

wireshark 抓包

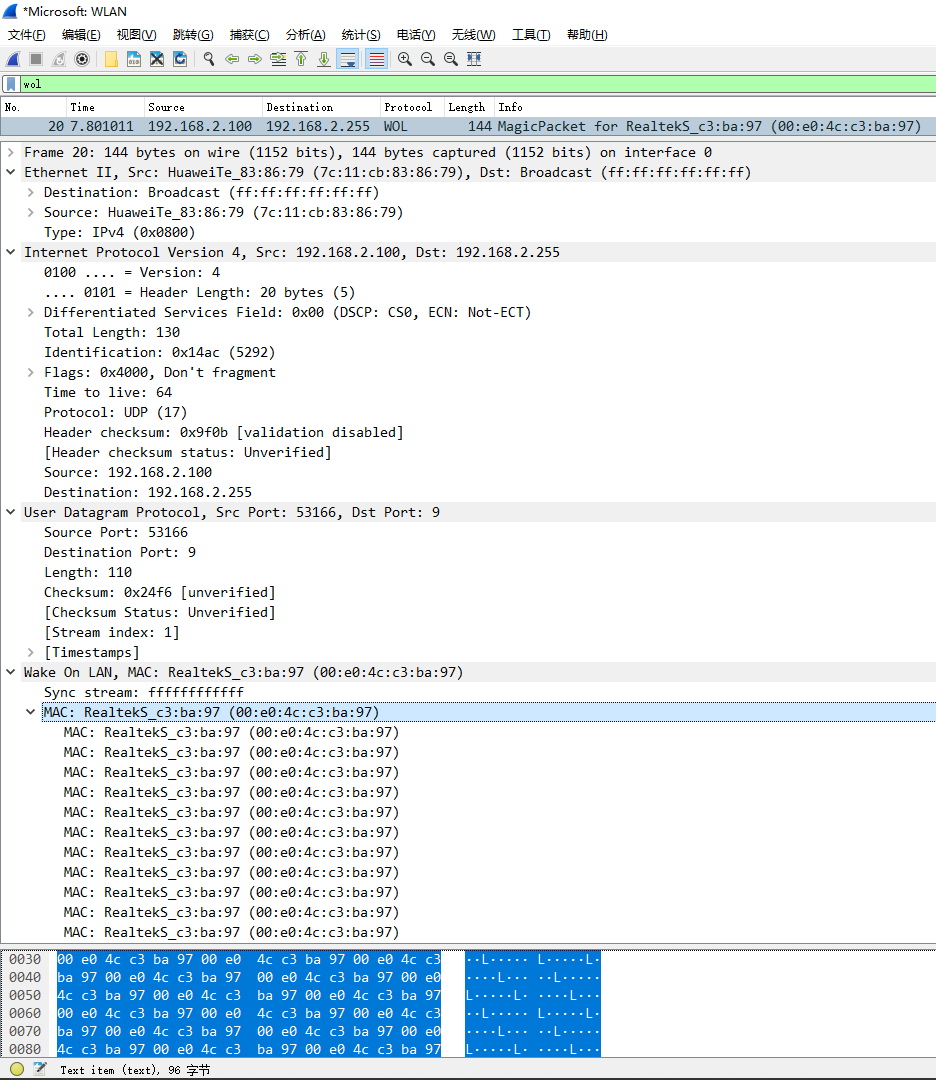

使用 wireshark 抓包截图如下：

注意：截图中使用的 wireshark 是较旧的版本，在新版本（比如 4.4.8）中，可能无法直接使用 wol 来过滤相应的包（该包会被标记为 DISCARD 协议），这是新版本引入的bug，详见 官方 issues

关键内容说明如下：

• 数据链路层（以太网）：源地址为发送魔法数据包的设备的 MAC 地址（图中为7c:11:cb:83:86:79），目的地址为广播地址（ff:ff:ff:ff:ff:ff）
• 网络层（IP）：源地址为发送魔法数据包的设备的 IP 地址（图中为192.168.2.100），目的地址为子网广播地址（192.168.2.255）
• 传输层（UDP）：源端口为任意端口（图中为53166），目的端口为 9 号或 7 号端口
• 应用层（WOL）：由同步流（ffffffffffff）和被唤醒电脑的 MAC 地址（重复 16 次）组成

使用方法

被唤醒电脑设置

固件（BIOS/UEFI）设置

市面上几乎所有固件（BIOS/UEFI）都支持 WoL ，但几乎所有的 WoL 默认都是关闭的，并且打开方式有所区别。新式电脑（2000年之后）常见设置位置如下：

• Power Management->PME Event Wakeup->Enabled

其他常见设置位置如下：

• Power Management->Wake-Up by PCI card->Enabled
• Advanced->Power by PCIE/PCI->Enabled
• Boot->Wake-On LAN->Enabled

注意查找如下关键字即可：Wake Up（唤醒）、NIC（网卡）、PCI（一种较老的总线标准，现在主要使用PCIe）、PME（电源管理事件）

Linux 设置

Linux 有多种发行版，对于 Ubuntu 而言无需额外设置。其他未做测试。

Windows 设置

网卡驱动程序升级

该项是可选的，可以在失败后再尝试该项。

采用如下方法之一即可：

• 通过搜索引擎搜索关键字你的网卡型号 驱动程序 下载找到下载链接，例如我的网卡对应的搜索关键字为Realtek PCIe GBE Family Controller 驱动程序 下载
• 在你的网卡驱动程序的官方网站（或者在你的电脑品牌官网）处查找并下载最新的驱动程序。

网卡驱动程序设置

1. 打开设备管理器。Win10 使用快捷键Win+X,M即可
2. 找到有线的网络适配器。我的是Realtek PCIe GBE Family Controller（无线的可能也行。我的是Intel(R) Dual Band Wireless-AC 3165）
3. 右键找到的适配器，点击属性（或者直接使用快捷键Alt+Enter）
4. 点击标签高级，在属性中找到Wake On Magic Packet（魔术封包唤醒），在值处选择Enabled以启用。以同样的方式启用关机 网络唤醒

关闭快速启动

在 Windows 8 及更高版本，以及 Windows Server 2012 及更高版本中，不支持从混合关闭状态（S4）唤醒。因此需要关闭快速启动功能，以防止其进入混合关闭状态

1. 打开电源选项。Win10 使用快捷键Win+X,O即可
2. 在右侧点击其它电源设置
3. 在左侧点击选择电源按钮的功能
4. 点击更改当前不可用的设置
5. 取消勾选启用快速启动（推荐）

用来唤醒的设备和软件

任何可以发送魔法数据包（即一个 UDP 报文）的设备都能用来唤醒上述的电脑。包括但不限于手机、笔记本电脑、台式机。

可以自己写一个简单的网络应用程序来实现，也可以使用现有的软件，如 depicus，它支持 Web、Windows、MacOS、iPhone、Android 等多个平台

为了更加方便，还可以将相关命令或脚本放在 AHK 脚本中，使用一个快捷键一键启动，如下所示：

~Capslock & w::run "C:\Users\wsxq2\Documents\MY\WolCmd.exe" ec:d6:8a:be:bc:60 192.168.3.108 255.255.255.0 9,,

这样按住 Caps 按键的前提下再按 w 键，即可发送魔法数据包到目标主机。
